基板実装 製造グループ
パスコンは部品調達から実装まで
幅広く対応しております。
幅広く対応しております。
- プリント基板の表面実装・挿入実装・半田付け組立検査。
- 基板設計から一括生産受託による短納期対応。
- 国内外の豊富な仕入れ先より部品を調達。
SMT実装
社内にＳＭＴ実装を導入し、基板設計から部品調達・実装までトータルで作業することが可能です。全ての作業を社内管理しているため、試作から大量生産まで精度の高い作業が可能です。量産物件の細かなロット管理、実装変更等にも柔軟に対応致します。部品調達では多くの部品メーカーと提携し、国内外メーカーを問わず迅速かつ低価格での部品提供が可能です。
SMT工程保有設備一覧
| ライン | はんだ 印刷機 |
はんだ印刷 検査装置 |
マウンター | プレAOI | リフロー炉 | AOI | ||
| ① | ② | ③ | ||||||

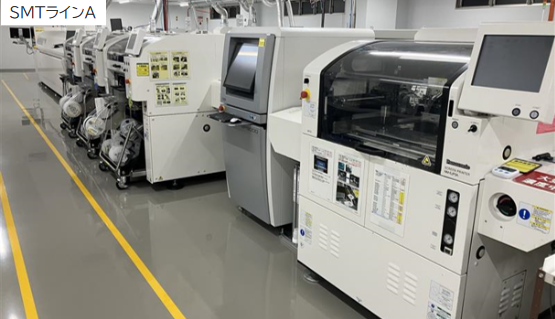

| A | SP70 (Panasonic) |
VP9000M (CKD) |
NPM-W (Panasonic) |
NPM-W (Panasonic) |
NPM-W ※異形 ※トレイ (Panasonic) |
WV1806Q-330CV (WingVision) |
SNR-826GT 8ゾーン N2対応 (千住金属工業) |
MV-6e OMNI ※3D (MIRTEC) |

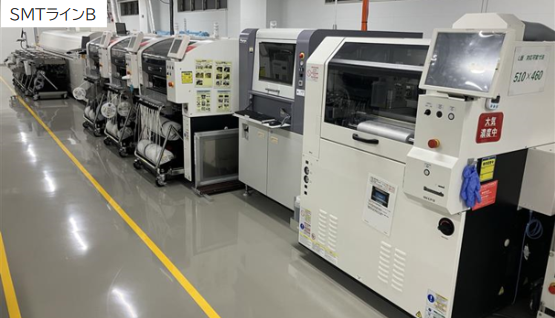

| B (L対応) |
SPG2 (Panasonic) |
NVI-S300 (Nagoya) |
NPM-W2 (Panasonic) |
NPM-W2 (Panasonic) |
NPM-W2 ※異形 ※トレイ (Panasonic) |
WV1806T-510CV (WingVision) |
SNR-1050GT 10ゾーン N2対応 (千住金属工業) |
MV-6 OMNI ※3D (MIRTEC) |

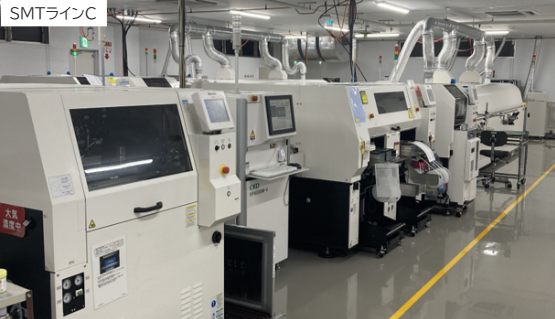

| C | SPG (Panasonic) |
VP6000M-V (CKD) |
AM-100 (Panasonic) |
VM-101 (Panasonic) |
VSNR-826GT 8ゾーン N2対応 (千住金属工業) |
|||
| D | US-2000DX1 (ESE) |
VP6000M-V (CKD) |
VM-101 (Panasonic) |
VM-102 (Panasonic) |
VSNR-826GT 8ゾーン N2対応 (千住金属工業) |
|||
基板実装検査
実装基板の検査は、顕微鏡・ＡＯＩ外観検査装置・Ｘ線検査装置を使い、状況に合わせて適した検査を実施致します。Ｘ線検査装置では目視では確認不可能なＢＧＡの半田状況の検査も可能です。よりスピーディーで、より正確な作業が出来るよう努力しております。
その他保有設備
＜ 検査関連装置構成 ＞
・Ⅹ線非破壊検査装置
SMX-1000 （島津製作所社製）
SMX-1000 Plus （島津製作所社製）
・外観検査装置（AOI）
VT-S370 （オムロン社製）
MV-3OMNI （MIRTEC社製）
SMX-1000 （島津製作所社製）
SMX-1000 Plus （島津製作所社製）
・外観検査装置（AOI）
VT-S370 （オムロン社製）
MV-3OMNI （MIRTEC社製）
＜ その他保有設備① ＞
・レーザーマーカ
NSC-251SY （キーエンス社製）
・卓上型半自動部分半田付け装置
Pilot （Pillarhouse社製）
・リワーク装置
MS9000GTIR 遠赤加熱 （メイショウ社製）
・ルーター装置
γ-S3330M （Aurotek社製）
・プラズマ洗浄
PDC510 （ヤマトマテリアル社製）
・塗布機
Pegasus-600I (Rexxam社製)
ELNAS-250 (アントム社製)
NSC-251SY （キーエンス社製）
・卓上型半自動部分半田付け装置
Pilot （Pillarhouse社製）
・リワーク装置
MS9000GTIR 遠赤加熱 （メイショウ社製）
・ルーター装置
γ-S3330M （Aurotek社製）
・プラズマ洗浄
PDC510 （ヤマトマテリアル社製）
・塗布機
Pegasus-600I (Rexxam社製)
ELNAS-250 (アントム社製)
